石墨散热片解决方案

石墨烯简介

石墨烯（Graphene）是从石墨材料中剥离出来、由碳原子组成的只有一层原子厚度的二维晶体。2004年，英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，成功从石墨中分离出石墨烯，证实它可以单独存在，两人也因此共同获得2010年诺贝尔物理学奖。

主要分类

单层石墨烯、双层石墨烯、少层石墨烯、多层/厚层石墨烯。

石墨烯主要应用

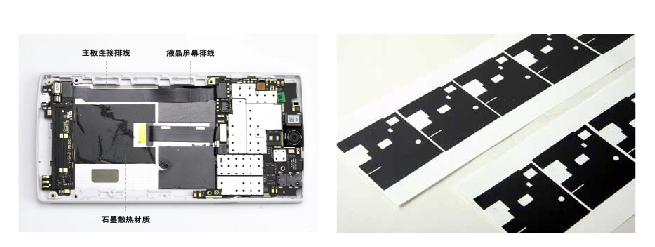

手机行业应用—石墨散热片

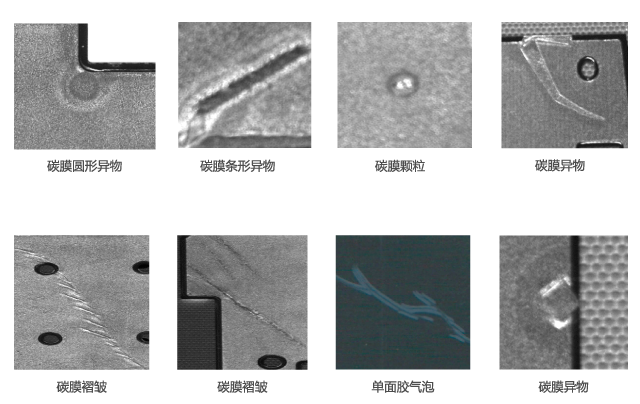

石墨散热膜-典型缺陷

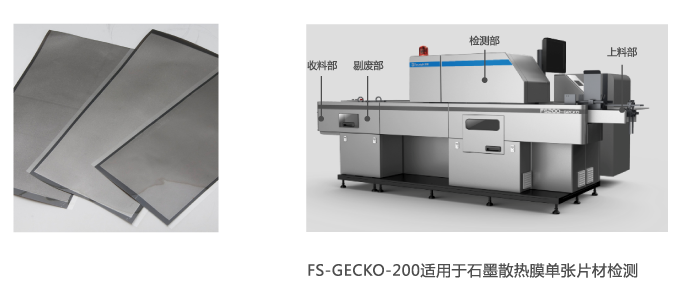

石墨散热膜-单张片材检测方案

整机系统特点

上料部，预储料，1人可进行多台机器上料

检测部，正反面4相机多角度同时检测，满足所有缺陷检测

吸风皮带稳定传输，正反面过渡稳定可靠

防翘曲变形吹气机构，除静电机构，确保产品稳定传输，收料整齐

良品自动计数分仓，人工直接打包

检测系统特点

高速高精度相机和多角度光学系统组合，满足所有缺陷成像

传统的基于图像灰度和形状的检测，结合最新的深度学习检测，解决了碳膜工艺带来的表面一致性难题

服务器级别的超高速、高性能工业计算机，满足大数据的处理和实时显示

技术规格

传输速度 最高传输速度30米/分
最大产品尺寸 180mm*220mm（宽*长）
最小产品尺寸 40mm*70mm（宽*长）
产 能 针对130mm长：最高7000片（单片）/小时
针对200mm（长）：最高4000片（三片）/小时
产品厚度 适应产品的厚度范围：150-250um
机械尺寸 3500mm*1100mm

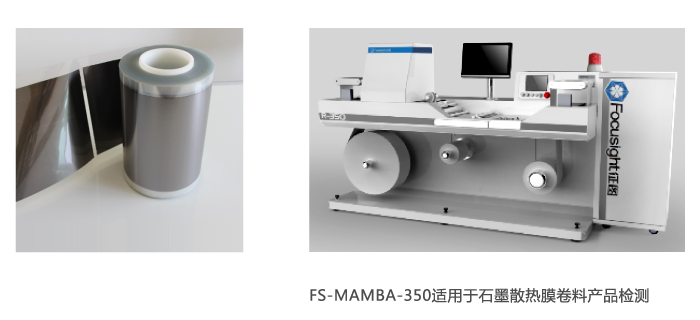

石墨散热膜-石墨散热膜卷料检测方案
