【征图·智见】征图新视2.5D成像：精密制造的"黄金检测方案"，如何重构工业视觉边界？

发布时间:2026-05-09

在锂电高精尖制造领域，微米级缺陷的稳定检出、高速产线的效率适配、高反光/复杂表面的干扰消除，一直是悬在质量管控上空的"三座大山"。传统2D视觉"看不透深度"，3D方案"快不起来、成本下不来"，当行业在二维与三维的技术夹缝中寻找最优解时，深耕机器视觉17年的国家级专精特新"小巨人"——征图新视，以自主光学与AI技术为矛，将2.5D成像打造成突破行业瓶颈的标配方案，用"介于2D与3D之间"的独特技术路径，开辟了精准检测的新蓝海。

一、2.5D成像：不是2D的延伸，更不是3D的妥协
很多人对2.5D存在认知误区：它并非简单的"2D+深度信息"，也不是3D技术的低配版，而是一套独立的精密计算成像体系——通过定制化结构光源，采集多相位、多角度的2D图像，再经自研算法合成，精准还原被测物体表面的曲率、形状与相对高度特征，完美平衡"检测精度、处理速度、部署成本"三大核心诉求。
目前工业领域主流2.5D技术分为两大流派，征图新视均实现自研突破与场景深耕：

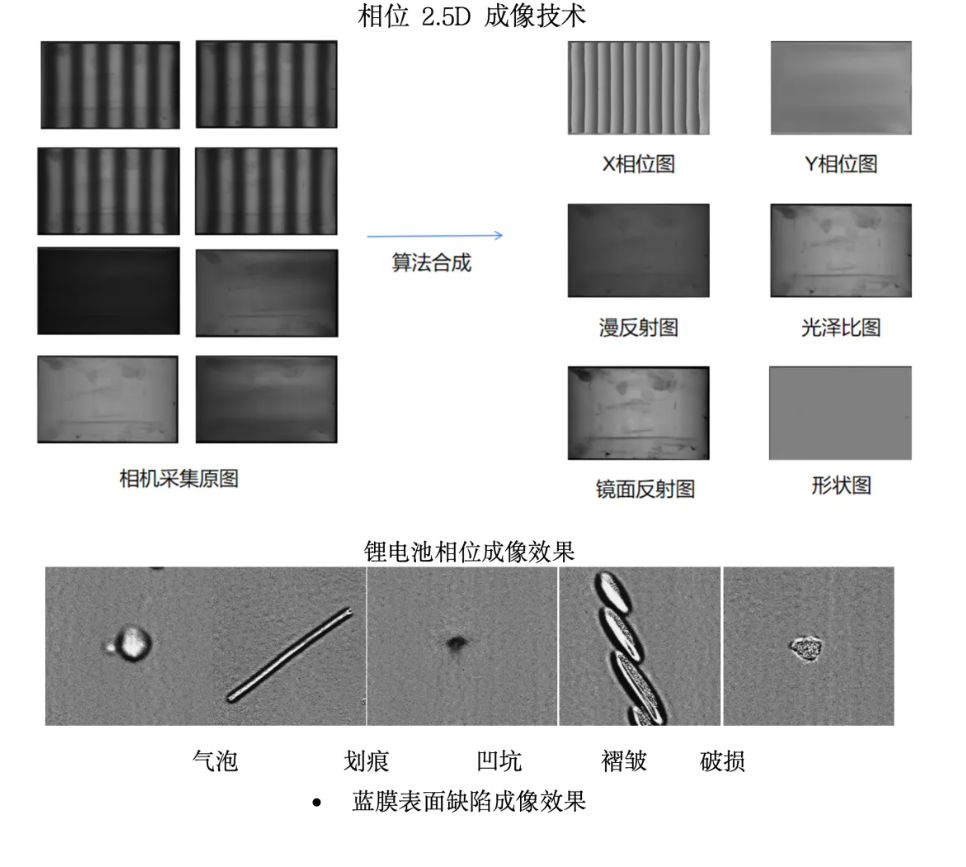

1. 相位法：高反光表面的"缺陷放大镜"
核心原理：将高精度条纹光栅投射至物体表面，利用光线反射/透射的扭曲变形，解析相位变化数据，反演计算出表面斜率分布与三维形貌。
天生优势：专门攻克镜面、高反光、透明材质的检测难题——彻底解决传统视觉因过曝、反光干扰导致的漏检误检，对极薄蓝膜、抛光金属、玻璃盖板等场景的细微缺陷具备"极致敏感度"。
征图落地效果：在锂电池蓝膜检测中，可清晰捕捉气泡、划痕、凹坑、褶皱、破损等全类型缺陷， 膜内软硬质异物也无所遁形；针对棱边、膜内外混合缺陷场景，升级2.0算法后实现完美兼容，检出稳定性远超通用方案。

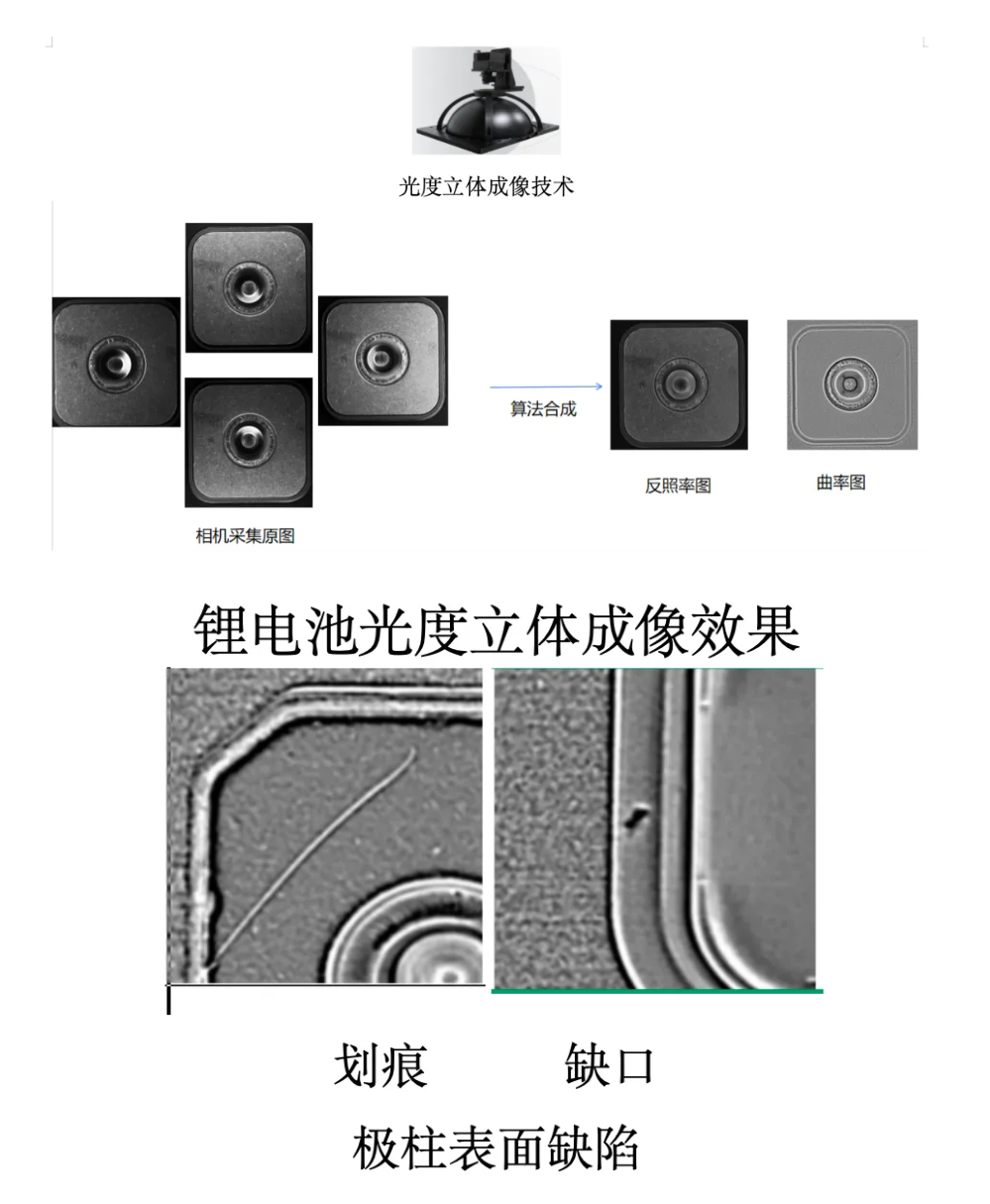

2. 光度立体法：漫反射表面的"形貌还原师"
核心原理：固定相机视角，通过多角度光源交替打光，拍摄多张明暗差异图像，分析同一像素在不同光照下的亮度变化，反推表面法线方向与相对高度，无需复杂点云匹配。
天生优势：对漫反射、粗糙纹理表面的细微缺陷（划痕、凹坑、缺口、毛刺）极其敏感，成像速度快、硬件架构简洁，性价比拉满。
征图落地效果：在锂电池极柱、壳体等金属部件检测中，稳定呈现划痕、缺口、凹坑等缺陷；自主开发面阵+线扫光度立体完整成像+算法方案，可灵活适配不同产线、不同工件的检测需求，覆盖更广工业场景。
二、征图2.5D：自研技术筑墙，跳出同质化"价格战"
市场上2.5D方案层出不穷，但征图新视从底层光学设计到顶层AI算法实现全链路自研，构建起难以复制的技术壁垒，彻底区别于通用化、组装式的竞品方案：
1. 相位2.5D：行业先行者，锂电场景深度定制
•技术先发：2022年便完成相位2.5D成像技术研发并率先落地锂电行业，是国内最早将该技术规模化应用的企业之一，积累海量现场数据与工艺经验。
•场景突破：针对锂电蓝膜检测痛点，独家升级2.0优化算法，解决行业普遍存在的"棱边缺陷漏检、膜内外缺陷难兼容"问题，缺陷检出率提升30%+。
•稳定可靠：定制化高均匀性光栅光源+抗干扰解调算法，在产线振动、粉尘、温变等复杂工业环境下，仍保持微米级检测精度与99.9%+的稳定性。

2. 光度立体2.5D：全谱系覆盖，适配多元场景
•技术完整：突破传统光度立体的场景局限，同步推出面阵光度立体（适配静止/低速工件、大视野检测）与线扫光度立体（适配高速流水线、连续卷材检测）两套完整方案。
•算法智能：融合AI缺陷识别与形貌增强算法，自动区分"真实缺陷"与"纹理干扰"，大幅降低误检率；支持缺陷自动分类、定位、尺寸测量与数据上传，对接MES系统实现全流程追溯。
•硬件极简：基于标准2D工业相机+定制光源，无需昂贵3D传感器、无需复杂点云重建，系统部署与维护成本直降50%+。

三、三大核心优势：碾压传统方案，定义"黄金检测标准"
相比传统2D、3D视觉方案，征图2.5D成像以"精准、高速、低成本"的三重优势，成为精密制造的"黄金方案"：
1. 极致精准：微米缺陷"无所遁形"，告别漏检误检
•突破2D视觉"深度盲区"：不仅能检测平面划痕、脏污，更能精准识别凹坑、凸起、褶皱、膜内异物等传统2D无法捕捉的形貌缺陷，精度达微米级。
•消除3D视觉"特征丢失"：保留完整2D纹理信息的同时叠加深度特征，避免3D点云重建时的细节模糊，对微小、隐蔽、复合型缺陷的检出能力远超3D方案。
•锂电/3C实战：稳定检出锂电池蓝膜0.1mm级气泡、极柱0.03mm级划痕、3C电子元件纳米级毛刺，缺陷检出率≥99.9%，误检率≤0.1%。

2. 速度为王：兼顾高精度与高产能，匹配高速产线
•成像效率碾压3D：无需耗时点云重建，单工位实现毫秒级成像；线扫方案最高行频达200kHz+，完美适配锂电、3C行业的高速产线。
•处理架构优化：采用并行算法+硬件加速，单次采集即可输出"缺陷增强图、深度伪彩图、形貌轮廓图"等多重数据，实现"一次成像、全缺陷检测"，检测效率是传统3D方案的3-5倍。
•产线价值：无需降速检测、无需增加工位，在不影响产能的前提下，实现产品100%全检，助力企业"提质不减速"。

3. 成本友好：性价比高，降低工业视觉落地门槛
•硬件成本：基于通用2D工业相机+定制光源，无需采购高价3D激光/结构光传感器，硬件投入较3D方案有很大的优势。
•部署成本：系统架构简洁、调试周期短，对安装环境、振动控制要求更低，部署与调试成本大幅降低；支持快速换型，适配多品类产品混线生产。
•维护成本：无复杂运动部件、无易损耗3D光学组件，后期维护简单、故障率低，全生命周期成本大幅低于3D方案。

四、为何是征图？17年深耕，做工业视觉的"长期主义者"
作为国家级专精特新"小巨人"企业，征图新视17年专注机器视觉领域，始终坚持"技术自主、场景深耕、客户至上"的理念：
•技术壁垒：核心光学、算法、软件100%自主研发，拥有百余项专利与软著，打破国外技术垄断，打造"中国智造"的视觉名片。
•行业沉淀：深度服务锂电、3C、半导体、汽车零部件等高端制造领域，服务数百家行业龙头，积累数万级工业场景案例，懂工艺、更懂痛点。
•方案价值：不做"技术堆砌"，只为客户提供"最合适、最稳定、最具性价比"的检测方案——用2.5D技术，让"高精度检测"不再是高成本、低效率的代名词。

【结语】在精密制造迈向"高品质、高效率、智能化"的今天，2.5D成像已不再是"可选项"，而是"必选项"。征图新视以17年技术积淀，将2.5D成像从"概念技术"打磨成"工业标配"，用"精准、高速、低成本"的核心价值，为锂电、3C等行业破解检测难题、筑牢质量防线。
未来，随着制造精度与效率要求的持续提升，征图2.5D成像技术将持续迭代升级，融合更智能的AI算法、更高速的成像硬件，不断拓展工业视觉的边界，成为中国高端制造品质升级的"视觉引擎"。
